主な仕様

製品番号 KEZ-EU500C
保存温度 -20~70℃
動作温度範囲 -10~60℃

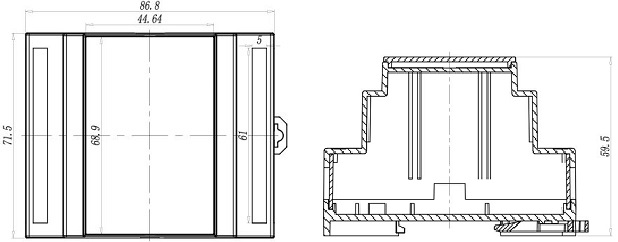

製品サイズ 86.8mm×71.5mm×59.5mm (DINレールフック除く)
重量 96g (プラグ除く)
入力電源電圧 4.8~5.5V DC (環境発電素子ライン入力)
出力電源電圧 5.0V DC
SCAP充電電流 1.0A
出力最大電流 2.5A
最大リップル電圧 30mVp-p
EDLC静電容量 10F (内蔵)
対応プラグ プラガブル端子台用プラグ
入力: 395100002 (molex)
出力: 395100004 (molex)
OPSC: 395105002 (molex)

DC無停電電源ユニット

メーカー  :合同会社コーヤ電子設計
メーカー型番:KEZ-EU500C

「DC無停電電源ユニット」の概要

本ユニットは、DCライン別のシステム保護に最適な低ノイズ型バックアップ電源ユニットです。入力電源はパススルーにて主電源出力として給電されるとともに、内蔵したEDLCへ定電流にて並列チャージされます。入力電源が一定電圧まで降下すると、自動的にEDLCを電力源としたバックアップラインに切替わり、主電源出力として給電・保護されます。

  • EDLC(スーパーキャパシタ)採用しております。二次電池のような充放電劣化が無いため、長期メンテナンスフリーでご利用可能です。またEDLCは外付けにて並列増設可能です。
  • ミリ秒オーダーでの瞬時電圧低下や停電に応答しますので、高水準での停電保護が可能です。
  • バックアップラインによる給電はポテンショメータによる時定数可変により、一定時間でバックアップラインの給電を停止する事が可能です。また、ジャンパ設定により連続バックアップ給電も可能です。
  • バックアップラインによる給電時には、出力フラグにてバックアップモードを通知されますので、後段システムで電源状況を踏まえた動作管理が可能です。
  • MCUを使用せずハードウェアのみで構成されているため信頼性と安定性に優れています。
  • オプションとして組込み基板単体での販売も可能です。
